Из чего состоит эндопротез тазобедренного сустава: разбираем все компоненты конструкции

Эндопротез тазобедренного сустава — не одна металлическая деталь, а система взаимосвязанных компонентов. В тотальной конструкции одни элементы фиксируются в бедренной кости, другие — в вертлужной впадине таза, а между ними формируется искусственное сочленение. От размеров, геометрии, материалов и совместимости этих деталей зависит работа всей системы. Поэтому важно понимать не только перечень частей эндопротеза, но и функцию каждого компонента и его связь с остальными элементами конструкции.

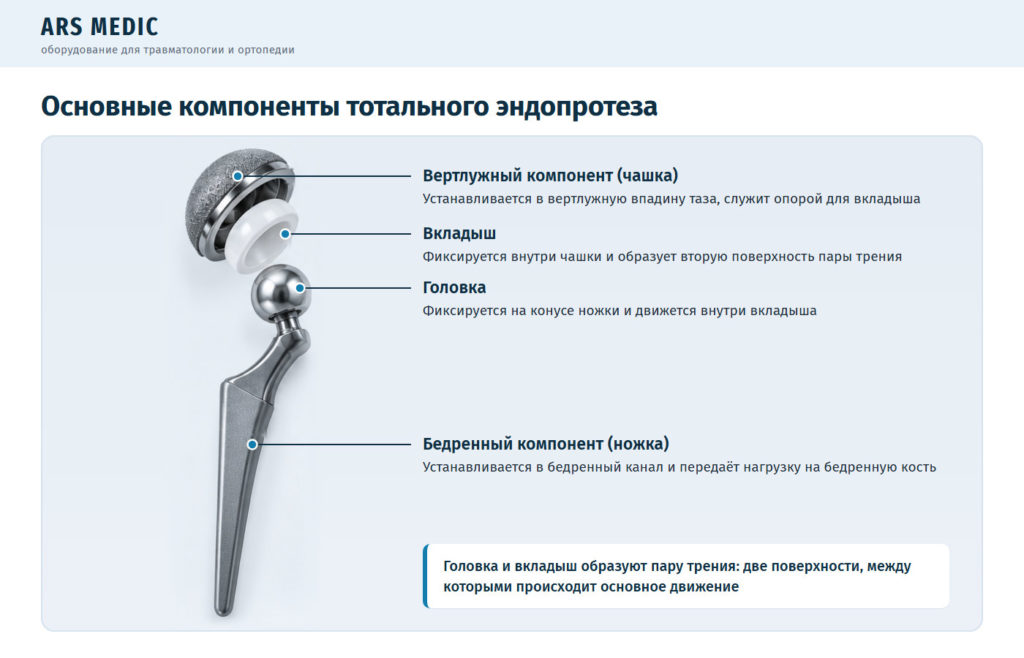

Какие основные части входят в эндопротез тазобедренного сустава

У естественного тазобедренного сустава есть две ключевые суставные поверхности: головка бедренной кости и вертлужная впадина. При тотальном эндопротезировании заменяются обе. В большинстве современных модульных систем это реализуется с помощью бедренного компонента с головкой и вертлужного компонента с вкладышем.

Компонент	Где расположен	Основная функция
Бедренная ножка	Устанавливается в бедренный канал	Несёт головку и передаёт нагрузку на бедренную кость
Головка	В большинстве модульных систем фиксируется на конусе ножки	Движется внутри вкладыша и образует одну из поверхностей пары трения
Вертлужная чашка	Устанавливается в вертлужную впадину таза	Обеспечивает фиксацию вертлужной части и служит опорой для вкладыша в модульных системах
Вкладыш	Фиксируется внутри модульной чашки	Образует вторую поверхность пары трения и контактирует с головкой

Бедренная ножка: опорный компонент системы

Бедренная ножка — часть эндопротеза, которую устанавливают в бедренный канал. На её проксимальной части обычно расположен конус, к которому присоединяется головка. Ножки различаются длиной, формой, поперечным сечением, углом шейки, способом фиксации и характеристиками поверхности.

Цементные ножки рассчитаны на работу внутри цементной мантии. Бесцементные получают первичную стабильность за счёт точной посадки, а их поверхность может быть шероховатой или пористой для последующей биологической фиксации. Материал ножки — только одна характеристика: при подборе также учитывают геометрию, тип фиксации, размерный ряд и совместимый конус головки.

Что важно в конструкции ножки

• геометрия должна соответствовать анатомии и подготовленному костному ложу;
• размер и офсет влияют на восстановление биомеханики сустава;
• тип поверхности связан со способом фиксации;
• конус шейки должен быть совместим с конкретными головками данной системы.

Головка эндопротеза: искусственная «головка бедренной кости»

В большинстве современных модульных систем головка устанавливается на конус бедренной ножки и движется внутри вкладыша. Вместе головка и вкладыш образуют пару трения — две поверхности, между которыми происходит основное движение после эндопротезирования. Головки выпускают разных диаметров и с различными вариантами длины шейки; эти параметры влияют на геометрию собранной конструкции и должны соответствовать конкретной имплантационной системе.

В качестве материала головки могут применяться металлические сплавы или керамика. Называть весь эндопротез «керамическим» только из-за керамической головки технически неточно: остальные компоненты могут быть металлическими или полимерными.

Вертлужный компонент: чашка, которая заменяет суставную впадину

Вертлужный компонент располагается в подготовленной вертлужной впадине таза. В модульной системе он обычно состоит из наружной чашки (оболочки) и отдельного вкладыша. Чашка обеспечивает фиксацию вертлужной части системы и служит опорой для вкладыша.

Бесцементные чашки часто имеют пористую или шероховатую наружную поверхность и устанавливаются с плотной посадкой; в некоторых системах предусмотрена дополнительная фиксация винтами. Существуют и цементируемые вертлужные компоненты, включая моноблочные полиэтиленовые варианты без отдельного металлического корпуса и сменного вкладыша. Поэтому термин «чашка» сам по себе ещё не описывает ни способ фиксации, ни модульность конструкции.

Вкладыш: поверхность, по которой движется головка

В модульной вертлужной системе вкладыш устанавливается внутри чашки и непосредственно контактирует с головкой эндопротеза. Его материал — один из факторов, определяющих тип пары трения. В современных системах применяют, в частности, полиэтиленовые и керамические вкладыши. В моноблочном вертлужном компоненте отдельного вкладыша может не быть.

В модульной чашке вкладыш должен соответствовать размеру и механизму фиксации конкретной оболочки. Это критически важный момент для комплектования: внешне похожие компоненты разных систем нельзя считать взаимозаменяемыми только на основании диаметра или материала.

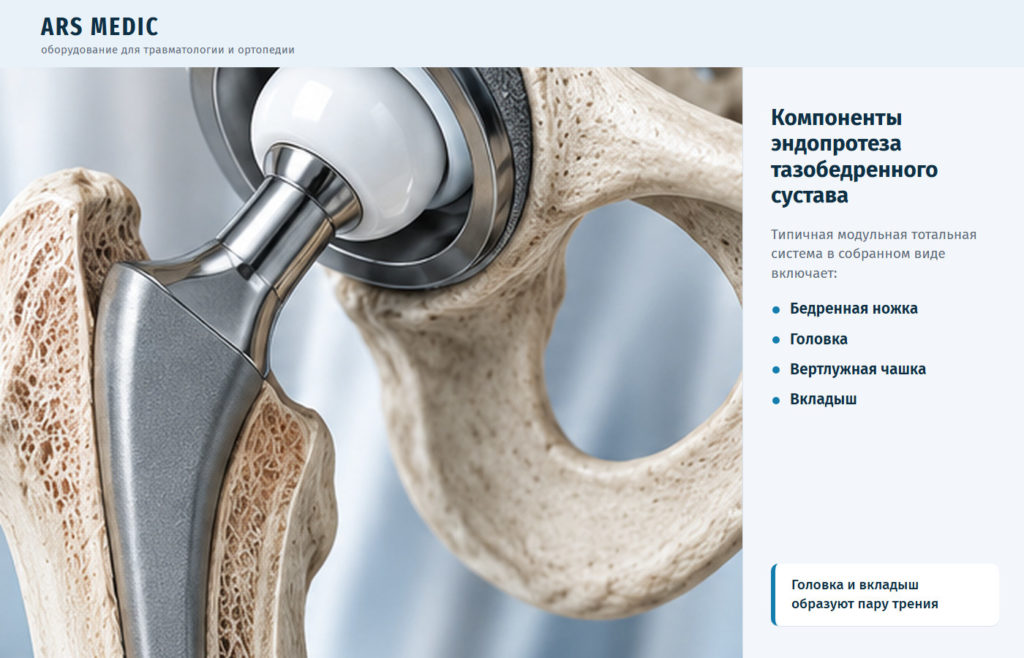

Как компоненты работают вместе

Работу эндопротеза удобно представить как единую цепь передачи нагрузки между тазом и бедренной костью. Усилия проходят через вертлужный компонент, пару трения, головку и бедренную ножку, а движение происходит между головкой и вкладышем либо другой предусмотренной конструкцией суставной поверхности.

Из этого следует важный практический вывод: оценивать один компонент в отрыве от системы некорректно. Надёжность конструкции зависит не только от материала ножки или головки, но и от совместимости размеров, конусов, чашек, вкладышей, способа фиксации и правильности установки.

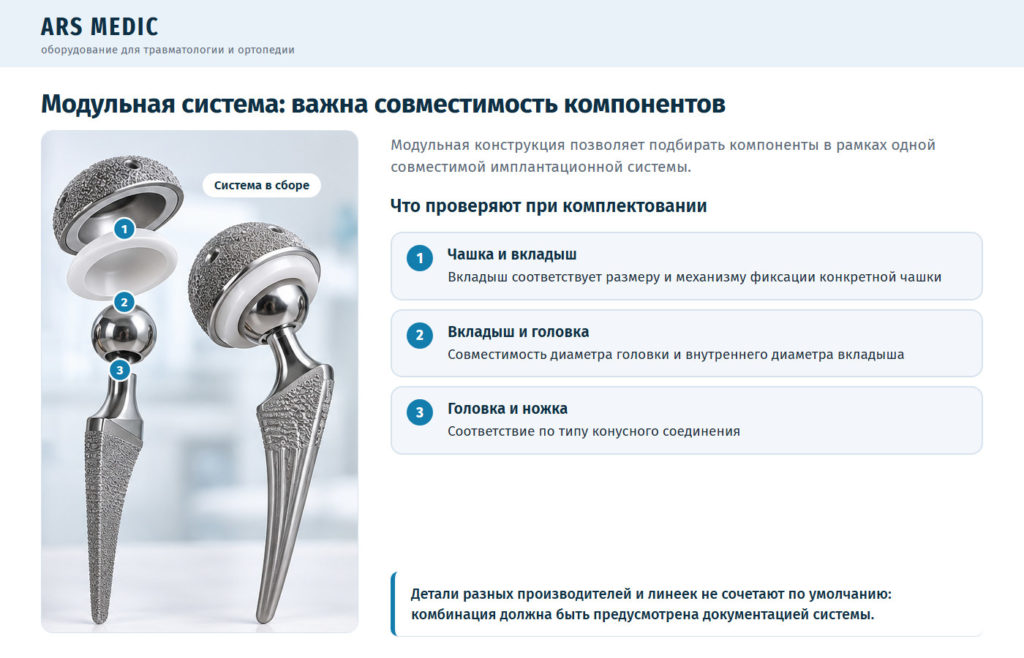

Почему совместимость компонентов важнее внешнего сходства

Современные эндопротезы часто модульные: хирург может выбирать размер ножки, диаметр и длину головки, размер чашки и подходящий вкладыш из линейки одной системы. Такая модульность расширяет возможности предоперационного планирования, но одновременно предъявляет жёсткие требования к совместимости.

Конусные соединения, посадочные поверхности, замковые механизмы вкладышей и размерные ряды стандартизированы не универсально. Поэтому при закупке и комплектовании нельзя автоматически сочетать детали разных производителей или даже разных продуктовых линеек одного производителя, если такая комбинация не предусмотрена документацией конкретного медицинского изделия.

Что проверяют при комплектовании системы

• соответствие ножки и головки по типу конусного соединения;
• совместимость диаметра головки и внутреннего диаметра вкладыша;
• совместимость вкладыша и вертлужной чашки;
• допустимые сочетания материалов пары трения;
• размерный ряд и наличие нужных компонентов;
• наличие совместимого установочного инструментария.

Чем тотальный эндопротез отличается от гемипротеза по составу

Тотальный эндопротез заменяет обе суставные поверхности, поэтому включает бедренный и вертлужный компоненты. При гемипротезировании сохраняется собственная вертлужная впадина пациента, а заменяется бедренная часть сустава. Поэтому отдельный вертлужный компонент тотальной системы при классическом гемипротезировании не устанавливается.

Гемипротезы могут быть однополюсными или биполярными. В биполярной конструкции головка содержит дополнительное внутреннее сочленение. Это отдельный класс изделий со своей областью применения, и сравнивать его с тотальной системой только по количеству деталей неправильно.

Дополнительные элементы в первичных и ревизионных системах

Базовые четыре компонента хорошо описывают типичную тотальную систему, но реальные имплантационные решения могут быть сложнее. В зависимости от конструкции встречаются дополнительные винты для чашки, модульные шейки, адаптеры, длинные ревизионные ножки, конусы, втулки, аугменты и другие элементы, предназначенные для решения конкретной хирургической задачи.

Особенно много дополнительных компонентов бывает в ревизионном эндопротезировании, когда необходимо компенсировать дефекты кости или заменить ранее установленный имплантат. Поэтому состав ревизионного набора определяют не по общему описанию «тазобедренный эндопротез», а по технической документации выбранной системы.

Что важно медицинской организации при закупке компонентов

Для лечебного учреждения вопрос состава эндопротеза напрямую связан с корректностью спецификации. Недостаточно указать только «эндопротез тазобедренного сустава»: необходимо понимать, какие компоненты входят в комплект, какие поставляются отдельно и какие размеры должны быть доступны для операции.

• регистрационный статус и назначение конкретного медицинского изделия;
• полный перечень компонентов системы и их каталожные номера;
• совместимость ножек, головок, чашек и вкладышей;
• диапазон размеров и варианты пары трения;
• комплектность установочного инструментария;
• наличие дополнительных элементов, если они предусмотрены хирургическим планом;
• соответствие поставки техническому заданию и закупочной документации.

ArsMedic поставляет изделия и инструменты для травматологии и ортопедии медицинским учреждениям по всей России. При формировании заявки специалисты помогают проверить комплектность, типоразмеры и технические характеристики изделий. Перейти в каталог инструментов для эндопротезирования и травматологии

Частые вопросы

Из каких частей состоит тотальный эндопротез тазобедренного сустава?

В типичной модульной системе это бедренная ножка, головка, вертлужная чашка и вкладыш. В зависимости от конструкции могут использоваться моноблочные компоненты, дополнительные винты, адаптеры и другие элементы.

Чашка и вкладыш — это одно и то же?

В модульной вертлужной системе — нет. Чашка (оболочка) фиксируется в тазовой кости, а вкладыш устанавливается внутри неё и контактирует с головкой эндопротеза. Однако существуют моноблочные вертлужные компоненты, в которых отдельного сменного вкладыша нет.

Головка является частью ножки?

В большинстве современных систем головка является отдельным модульным компонентом. Она устанавливается на конус бедренной ножки и должна быть совместима с ним по конструкции и размеру.

Можно ли использовать головку одного производителя с ножкой другого?

Такое сочетание нельзя считать допустимым по умолчанию. Совместимость должна быть предусмотрена документацией конкретной имплантационной системы и регистрационными документами.

Есть ли вертлужная чашка у гемипротеза?

При классическом гемипротезировании собственная вертлужная впадина сохраняется, поэтому отдельный вертлужный компонент тотальной системы не устанавливается.

Какой компонент эндопротеза самый важный?

Выделить один «главный» компонент некорректно: стабильная работа зависит от всей имплантационной системы, совместимости её элементов, правильного подбора размеров и корректной хирургической установки.

Вывод

Эндопротез тазобедренного сустава — это взаимосвязанная система, а не одна деталь. В типичной модульной тотальной конструкции выделяют четыре основных элемента: бедренную ножку, головку, вертлужную чашку и вкладыш. В отдельных конструкциях вертлужный компонент может быть моноблочным, поэтому конкретный состав всегда уточняют по документации имплантационной системы. Каждый компонент выполняет собственную функцию, а клинический и технический результат зависит от того, насколько корректно элементы подобраны и совместимы между собой.

Для пациента устройство эндопротеза помогает лучше понимать логику операции. Для медицинской организации знание состава системы необходимо для точной спецификации, проверки совместимости компонентов и комплектования инструментария. Именно системный подход позволяет обсуждать эндопротез не как абстрактное изделие, а как набор точно согласованных медицинских компонентов.
