Вертлужный компонент — часть тотального эндопротеза тазобедренного сустава, которая устанавливается в вертлужную впадину таза и формирует опору для искусственной головки. В повседневной речи его часто называют просто «чашкой», однако в модульной системе это не одна деталь, а сочетание наружной оболочки и вкладыша. От конструкции, размера, способа фиксации и совместимости этих элементов зависит стабильность вертлужной части системы.
Важно отделять этот вопрос от общей темы эндопротеза. Здесь нас интересует именно вертлужная сторона: из чего состоит чашка, как она удерживается в костной ткани, зачем используются пористые покрытия и винты, чем цементируемые решения отличаются от бесцементных и что необходимо учитывать при комплектовании системы.

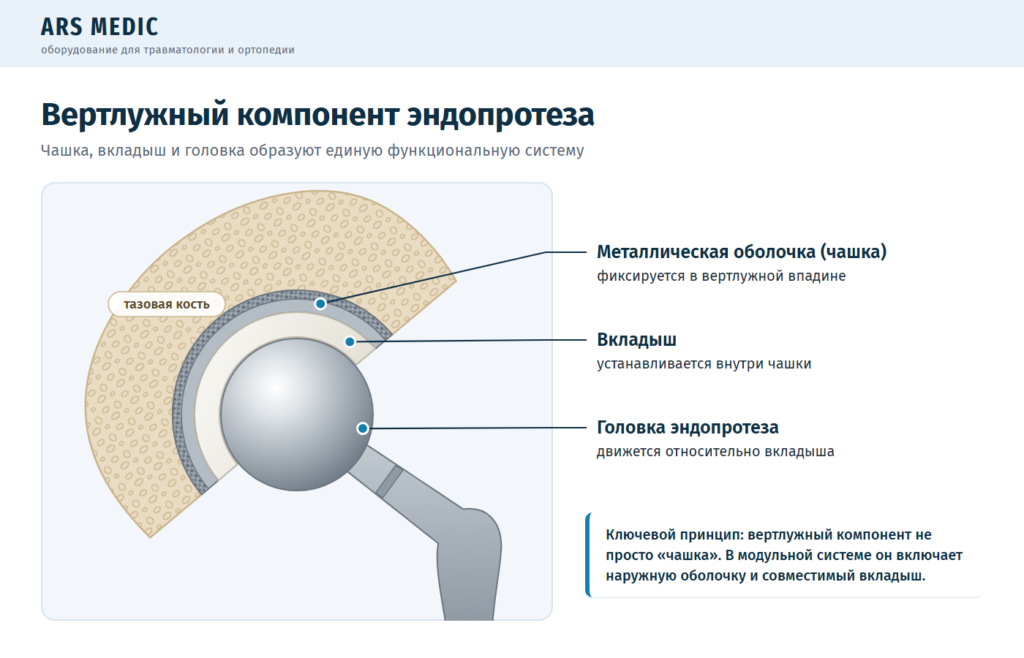

Что такое вертлужный компонент эндопротеза
Естественная вертлужная впадина образует тазовую часть тазобедренного сустава. При тотальном эндопротезировании её суставную поверхность заменяют искусственным компонентом. Наружная часть конструкции фиксируется в подготовленной костной впадине, а внутренняя формирует поверхность для движения головки эндопротеза.
В модульных системах эти функции разделены между двумя деталями: металлической оболочкой и отдельным вкладышем. В некоторых системах возможны иные конструкции, поэтому при закупке и описании изделия важно ориентироваться на техническую документацию конкретного эндопротеза, а не только на слово «чашка».
| Элемент | Где расположен | Функция |
|---|---|---|
| Наружная чашка | В подготовленной вертлужной впадине | Фиксирует вертлужную часть системы в тазовой кости |
| Вкладыш | Внутри чашки | Контактирует с головкой и образует поверхность пары трения |
| Дополнительные винты | Через отверстия чашки, если предусмотрены системой | Могут дополнять первичную фиксацию |
Ключевой вывод: чашка и вкладыш — не одно и то же. Наружная чашка отвечает прежде всего за фиксацию в тазовой кости, а вкладыш — за артикуляцию с головкой эндопротеза.
Как устроена вертлужная чашка
Бесцементная вертлужная чашка обычно представляет собой металлическую оболочку полусферической или близкой к ней формы. Её наружная поверхность может быть шероховатой, пористой или иметь специальное покрытие, рассчитанное на контакт с костной тканью. Во внутренней части предусмотрен механизм фиксации вкладыша.
Некоторые чашки имеют отверстия для дополнительных винтов, другие выполняются без отверстий. Есть системы с различной геометрией, толщиной стенки, размерным рядом и типом замкового механизма. Поэтому внешне похожие чашки разных систем нельзя считать взаимозаменяемыми.
Вкладыш: внутренняя часть вертлужного компонента
Вкладыш устанавливается внутри наружной чашки и непосредственно контактирует с головкой эндопротеза. Именно сочетание материала головки и вкладыша образует пару трения. В зависимости от системы вкладыш может быть полиэтиленовым или керамическим; подробный разбор этих материалов относится к отдельным статьям.
Подробнее о материалах и парах трения читайте в блоге ArsMedic.

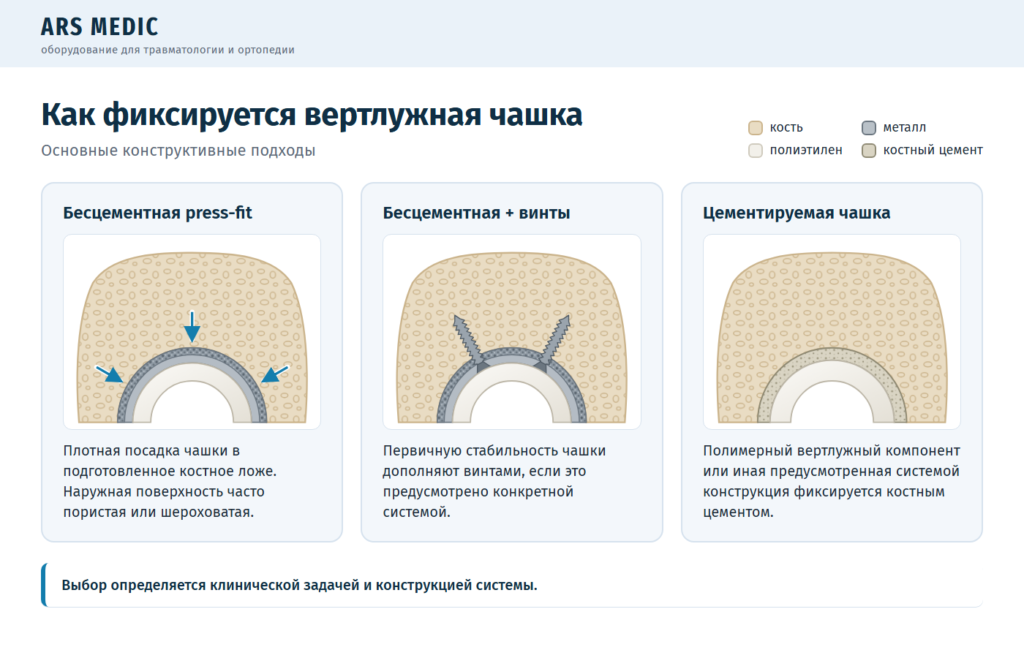

Как фиксируется вертлужный компонент
Основная задача фиксации — получить стабильное положение чашки в подготовленной вертлужной впадине. В зависимости от конструкции системы применяют бесцементную фиксацию, дополнительную фиксацию винтами или цементируемые решения.
Бесцементная press-fit фиксация
При бесцементной установке чашка получает первичную стабильность за счёт плотной посадки в подготовленное костное ложе. Размер и геометрия имплантата подбираются так, чтобы компонент надёжно удерживался непосредственно после установки. В дальнейшем долговременная стабильность может усиливаться за счёт интеграции костной ткани с пористой или шероховатой поверхностью.
Для понимания вертлужного компонента достаточно разделять два этапа: первичную механическую стабильность сразу после установки и последующую биологическую фиксацию. Бесцементная чашка должна быть стабильна в подготовленном костном ложе уже во время операции, а свойства её наружной поверхности создают условия для дальнейшей интеграции с костной тканью.
Зачем вертлужной чашке дополнительные винты
В некоторых системах в оболочке предусмотрены отверстия для винтов. Винты могут использоваться как дополнительный элемент первичной фиксации, если это соответствует конструкции чашки и хирургическому плану. Количество, направление и необходимость их применения определяет хирург.
Наличие отверстий не означает автоматически, что конкретная чашка «лучше» конструкции без винтов. Это разные инженерные решения. Одни системы рассчитаны на стабильную press-fit-посадку без дополнительной фиксации, другие предусматривают возможность установки винтов.
Цементируемые вертлужные компоненты
Существуют и вертлужные компоненты, рассчитанные на фиксацию с помощью костного цемента. В первичном эндопротезировании это нередко моноблочные полиэтиленовые чашки, которые фиксируют в подготовленной вертлужной впадине цементной мантией. В других системах конструкция может отличаться. Материал, геометрия и способ установки должны соответствовать назначению и документации конкретного изделия.
О различиях способов фиксации эндопротеза подробнее: раздел ArsMedic «Инструменты для эндопротезирования и травматологии».
От чего зависит стабильность чашки
- качество и объём костной ткани в области вертлужной впадины;
- размер и геометрия подготовленного костного ложа;
- соответствие типоразмера чашки хирургическому плану;
- конструкция наружной поверхности и способ фиксации;
- положение компонента после установки;
- необходимость дополнительной фиксации винтами, если она предусмотрена системой.
Нельзя оценивать надёжность чашки только по толщине металла, количеству отверстий или типу покрытия. Для бесцементной фиксации важен баланс между достаточной первичной стабильностью и сохранностью костной ткани; избыточная механическая нагрузка при установке также нежелательна. Все параметры оценивают в контексте конкретной имплантационной системы и клинической ситуации.
Почему положение вертлужного компонента имеет значение
После установки чашка становится опорой для вкладыша и головки. Поэтому её пространственное положение влияет на стабильность искусственного сустава, риск импинджмента, доступный диапазон движения и условия работы пары трения. Оценка ориентации компонента относится к предоперационному планированию и контролю его положения во время операции.
Универсального «правильного угла», одинакового для всех пациентов, не существует. Современное планирование учитывает анатомию, взаимосвязь таза и позвоночника, конструкцию эндопротеза, хирургический доступ и другие индивидуальные факторы. Конкретную ориентацию вертлужного компонента определяет оперирующий травматолог-ортопед.

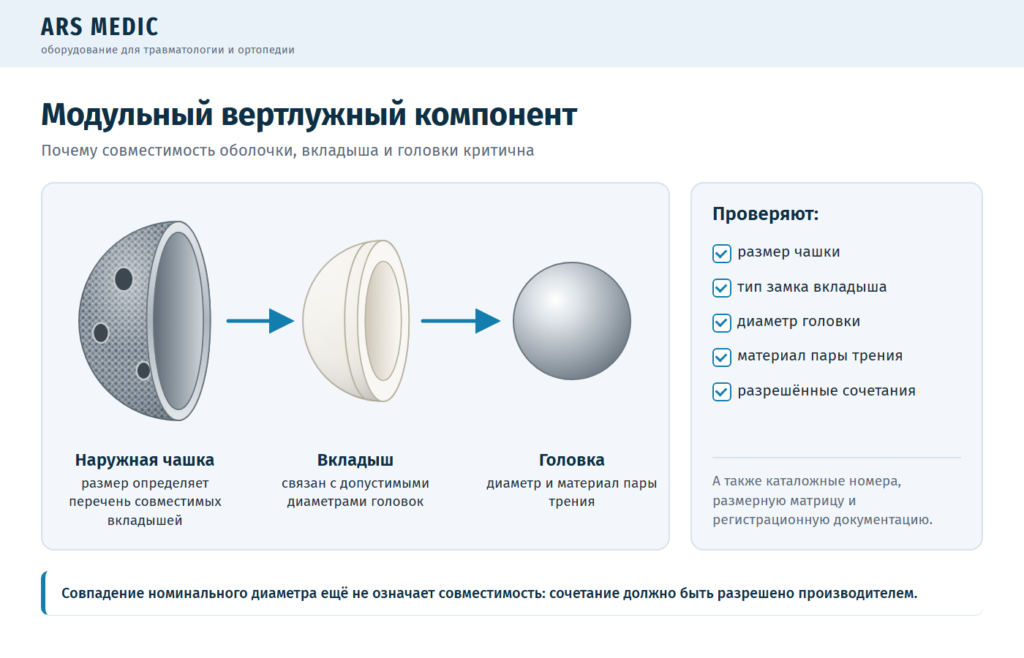

Модульная чашка: почему совместимость критична
В модульной системе размер чашки связан с перечнем совместимых вкладышей, а вкладыш — с допустимыми диаметрами головок и материалами пары трения. Механизм фиксации вкладыша внутри оболочки также является частью конкретной системы.
Поэтому совпадение номинального диаметра ещё не означает совместимость. При комплектовании необходимо проверять каталожные номера, размерную матрицу, тип замкового механизма, разрешённые пары материалов и регистрационную документацию.
Материалы вертлужного компонента: кратко
Наружная оболочка бесцементной чашки чаще изготавливается из металлического сплава, а вкладыш — из полиэтилена или керамики. Для понимания конструкции важнее не название материала само по себе, а его функция: наружная поверхность участвует в фиксации чашки, а вкладыш работает в зоне артикуляции с головкой эндопротеза.
Пористая или шероховатая металлическая поверхность бесцементной оболочки относится к зоне фиксации, а полиэтиленовый или керамический вкладыш — к зоне движения. Эти элементы решают разные инженерные задачи и должны рассматриваться только как части совместимой имплантационной системы.
Что важно медицинской организации при закупке вертлужного компонента
Для закупки недостаточно формулировки «чашка тазобедренного сустава». В технической спецификации важно указать параметры, которые однозначно определяют требуемую систему и её совместимость.
- назначение и тип вертлужного компонента: цементный или бесцементный;
- размерный ряд наружной чашки;
- наличие и количество отверстий для дополнительной фиксации, если это предусмотрено потребностью;
- тип наружной поверхности и конструктивные особенности;
- совместимые вкладыши и их размерный ряд;
- допустимые диаметры головок и пары трения;
- перечень совместимых винтов, заглушек и других дополнительных элементов;
- необходимый установочный инструментарий;
- регистрационный статус и соответствие техническому заданию.
Актуальные позиции ArsMedic для травматологии и эндопротезирования доступны в каталоге продукции и в разделе инструментов для эндопротезирования и травматологии.
Частые вопросы
Вертлужный компонент и чашка — это одно и то же?
В разговорной речи эти понятия часто используют как синонимы. Технически в модульной системе наружная чашка является частью вертлужного компонента, а внутри неё устанавливается отдельный вкладыш.
Из чего состоит вертлужный компонент?
В модульной конструкции — из наружной оболочки и вкладыша. Дополнительно система может предусматривать винты, заглушки и другие элементы.
Зачем в чашке нужны отверстия под винты?
Они позволяют при необходимости дополнить первичную фиксацию чашки винтами. Необходимость их использования определяет хирург и конструкция конкретной системы.
Что такое press-fit чашка?
Это бесцементная чашка, которая получает первичную стабильность за счёт плотной механической посадки в подготовленное костное ложе.
Можно ли использовать вкладыш другой фирмы, если размер совпадает?
Нет, совпадение диаметра само по себе не подтверждает совместимость. Комбинация должна быть предусмотрена документацией конкретной имплантационной системы.
Какие материалы используют для вкладышей?
Наиболее распространены полиэтилен и керамика. Выбор зависит от конструкции системы и требуемой пары трения.
Вывод
Вертлужный компонент эндопротеза — это не просто металлическая «чашка». В модульной системе он объединяет наружную оболочку, которая фиксируется в тазовой кости, и вкладыш, образующий поверхность движения для головки.
Надёжность вертлужной части зависит от конструкции, типоразмера, способа фиксации, состояния костной ткани, положения компонента и совместимости всех элементов. Для пациента эти решения являются частью хирургического планирования, а для медицинской организации — основой корректной спецификации и комплектования.
